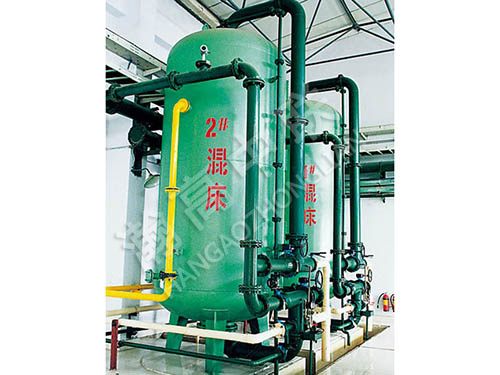

混床設備
混床是混合離子交換柱的簡稱,是針對離子交換技術所設計的設備。
所謂混床,就是把一定比例的陽、陰離子交換樹脂混合裝填于同一交換裝置中,對流體中的離子進行交換、脫除。由于陽樹脂的比重比陰樹脂大,所以在混床內陰樹脂在上陽樹脂在下。一般陽、陰樹脂裝填的比例為1:2,也有裝填比例為1:1.5的,可按不同樹脂酌情考慮選擇。混床也分為體內同步再生式混床和體外再生式混床。同步再生式混床在運行及整個再生過程均在混床內進行,再生時樹脂不移出設備以外,且陽、陰樹脂同時再生,因此所需附屬設備少,操作簡便。
混床處理工藝的設備包括混合離子交換器和體外再生設備。其中體外再生設備主要包括樹脂分離器、陰(陽)樹脂再生器、樹脂貯存塔、混雜樹脂塔和酸堿再生設備。國內混床處理工藝主要特點體現在樹脂分離再生工藝上。樹脂的分離再生工藝有三種。
1、出水水質優良,出水pH值接近中性。
2、出水水質穩定,短時間運行條件變化(如進水水質或組分、運行流速等)對混床出水水質影響不大。
3、間斷運行對出水水質的影響小,恢復到停運前水質所需的時間比較短。
4、回收率達到100%
混床外殼制作材質有玻璃鋼、有機玻璃、不銹鋼、碳鋼、防腐等,外型為圓柱型,直徑Φ200—2500mm,產水量從0.5t/h—98t/h。陽床裝載強酸陽離子交換樹脂,陰床裝載強堿陰離子交換樹脂,裝載高度一向在1000—2400 mm,小型濾帽式設備底部沒有承托層,中大型設備底部有粒度不同多級別石英砂承托層(現不建議這樣做,因?yàn)樗嵯吹臅r(shí)候石英砂和酸會產生化學反應,對水質造成影響),逆流再生固定床樹脂頂層有200 mm厚壓脂層樹脂(特殊的樹脂用來覆蓋下面的樹脂)。有機玻璃柱運行壓力≤0.15MPa,其他材質的設備運行壓力≤0.6MPa。陽床配備有酸箱、酸泵再生系統,陰床配備有堿箱、堿泵再生系統。
運行

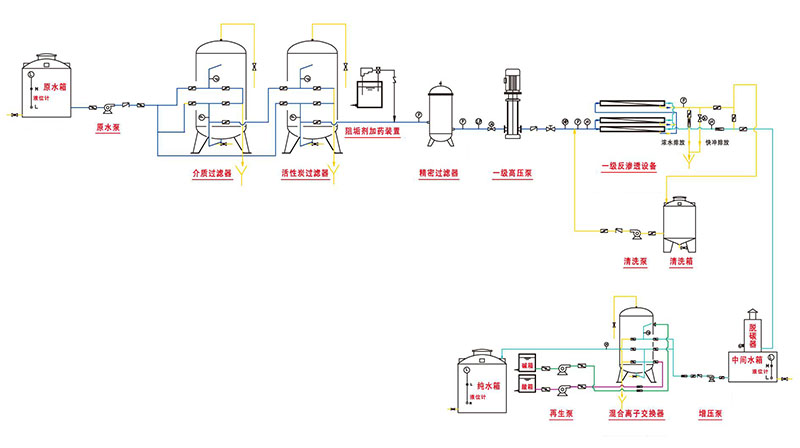

本系統有兩種進水方式:軟化(軟化器處理水)進水和初脫鹽(反滲透處理水)進水,分別由各自的控制閥控制進水。
運行時,開初脫鹽進水控制閥、進水閥、產水閥,其他閥們均應關閉!
反洗
關閉進水閥、產水閥;打開反洗進水閥、反洗排放閥,以10m/h反洗15min。然后,關閉反洗進水閥、反洗排放閥。靜置,沉降5~10min。開排氣閥、中排閥,部分排水至樹脂層表面上10cm左右,關閉排氣閥、中排閥。
再生
開進水閥、加酸泵、進酸閥、中排閥,以5m/s、200L/h對陽樹脂進行再生,用反滲透產水對陰樹脂進行清洗,維持柱內液面在樹脂層表面上10cm。對陽樹脂再生30min后,關進水閥、加酸泵、進酸閥,開反洗進水閥、加堿泵、進堿閥,以5m/s、200L/h對陰樹脂進行再生,用反滲透產水對陽樹脂進行清洗,維持柱內液面在樹脂層表面上10cm,再生30min。
置換、混脂、沖洗
關加堿泵、進堿閥,開進水閥,上下同時進水對樹脂進行置換、清洗。30min后,關進水閥、反洗進水閥、中排閥,開反洗排放閥、進氣閥、排氣閥,以壓力0.1~0.15MPa,氣量2~3m3/(m2·min),混合樹脂0.5~5min。關反洗排放閥、進氣閥,沉降1~2min。開進水閥、正洗排放閥,調節排氣閥,灌水至柱內無空氣后,關排氣閥,對樹脂沖洗。當電導率達到要求時,開產水閥,關正洗排放閥,開始制水。
樹脂二次分離再生工藝
是將失效的混床樹脂輸送至樹脂分離器(陽樹脂再生器),完成水力分離后,將上層的陰離子交換樹脂移送混床至陰樹脂再生器。陰陽樹脂分離面附近的混合樹脂輸送到混雜樹脂塔,然后分別再生陰陽樹脂。對于混雜樹脂塔內的樹脂,下一次再生時將被送回到樹脂分離器(陽樹脂再生器)內進行二次分離。在這里,樹脂分離器同時作為陽樹脂再生器。
錐體分離再生工藝
錐體分離再生工藝是將樹脂分離器底部作成一錐體。該設備同時作為陰樹脂再生器而不作為陽樹脂再生器。失效樹脂從混床輸送到樹脂分離器完成水力分層后,位于樹脂分離器下部的陽樹脂從錐體底部被輸送到陽樹脂再生器。由于樹脂分離器底部為一錐形體,樹脂分離界面的樹脂很少,從而減少中間混合樹脂的數量,提高分離效果。在輸送陽樹脂時,分離界面在自動控制時的自動檢測常采用光電法或電導法。所謂光電法即采用光電計檢測陰陽樹脂顏色的深淺;而電導法則采用測量陰陽樹脂輸送水的電導變化,當充入W2氣體的樹脂輸送水由陽樹脂變?yōu)殛帢?shù)脂時,其電導將變小。利用兩種方式產生的信號變化來控制陰陽樹脂界限。
陰陽樹脂再生工藝
是將失效樹脂從混床輸送到樹脂分離器內,失效樹脂水力分層后,在分離器內同時對陰陽樹脂進行再生。樹脂分離器同時作為樹脂再生器。該方式同補給水處理除鹽混床完全相同。

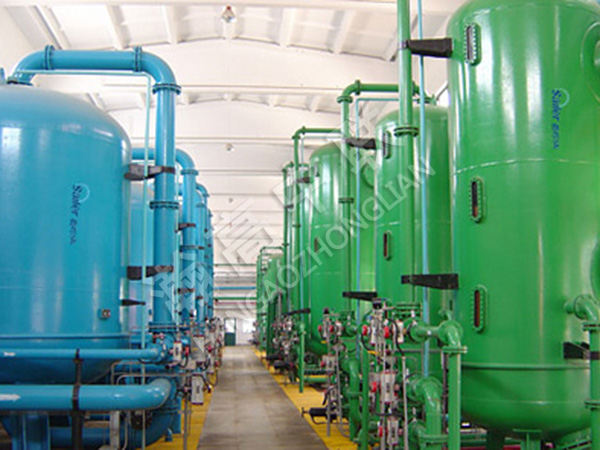

離子交換器
離子交換器工藝需要將交換劑放在離子交換器(或稱為床)內進行,離子交換劑失效后通過再生來恢復離子交換能力。為了提高離子交換工藝的經濟性和技術適用性,產生了不同樹脂的組合、不同的床型以及各種離子交換系統。常見的離子交換器有固定床(離子交換器)和連續床兩類。
工作原理就是離子的交換。
運行時:陽樹脂(H-R)+(M+)→(M-R)+(H+)
陰樹脂(OH-R)+(X-)→(X-R)+(OH-)
其中M+為金屬離子,X-為陰離子。再生過程為其逆過程。
離子交換器的失效控制
離子交換除鹽水處理較簡單的流程為陽床-陰床組成的一級復床除鹽系統。有的一級復床除鹽系統采用單元制,即每套一級復床除鹽系統包括 陽床、(除碳器)、陰床各一臺,在離子交換除鹽運行過程中,無論是陽床還是陰床先失效,都是同時再生;還有的一級復床除鹽系統采用母管制,即陽床與陽床或陰床與陰床是并聯運行的,哪一臺交換器失效就再生哪一臺。
1 檢測和控制原理
強酸性陽樹脂對水中各種陽離子的吸附順序?yàn)椋?/p>
Fe3+>Al3+>Ca2+>Mg2+>Na+>H+;由此可知,水中金屬離子Na+被吸附的能力較弱,所以當離子交換時樹脂層的各種離子吸附層逐漸下移,H+.后被其他陽離子置換下來,當保護層穿透時,首先泄漏的是下層的Na+;因此監督陽離子交換器失效是以漏鈉為標準的;其反應方程為(A代表金屬陽離子,R為樹脂基團):
An++nRH=RnA+nH+
HCO3-+ H+ =H2O+CO2↑
強堿性陰樹脂對水中各種陰離子的吸附順序?yàn)椋?/p>
SO42->NO3->Cl->OH->HCO3->HSiO3- 。由此可知,HSiO3-的吸附能力較弱,所以當離子交換時樹脂層的各種離子吸附層逐漸下移,OH-.被其他陰離子置換下來,當保護層穿透時,首先泄漏的是下層的HSiO3-;因此監督陰離子交換器失效是以漏硅為標準的;其反應方程為(B代表酸根陰離子,R為樹脂基團):
Bm-+mROH=RmB+mOH-
2 設備優點
(1) 出水水質優良,出水pH值接近中性。
(2) 出水水質穩定,短時間運行條件變化(如進水水質或成分、運行流速等)對混床出水水質影響不大。
(3) 間斷運行對出水水質的影響小,恢復到停運前水質所需的時間比較短。
(4) 產水水質優良,電導率≤0.2us/cm
離子交換器主要用于純水和高純水的制備,主要用于中高壓鍋爐給水;新材料、新能源、化工新材料,輕金屬材料、納米材料、玻璃鋼石墨、復合材料等的生產工藝用水。
